اتصال تسمه نقاله-آپارات تسمه نقاله لاستیکی و pvc

اتصال تسمه نقاله به صورت فینگر

اتصال و آپارات تسمه نقاله pvc و لاستیکی

تسمه نقاله های pvc  – لاستیکی – pu معمولا در محل نصب نقاله ، با استفاده از : 1-اتصال تسمه نقاله مکانیکی  2-اتصال تسمه نقاله ولکانیزه  به صورت بی انتها در می آیند.

برای اتصال تسمه نوع قطعه و یا وسیله ای که برای اتصال دو سر تسمه استفاده میشود بایستی :



    1. تا حد ممکن به مقاومت نوار نزدیک باشد.
    2. قابلیت انعطاف در هر دو جهت را داشته باشد و بدون آسیب رساندن روی طبلک های بچرخد.
    3. انعطاف پذیری جانبی کافی برای جا گرفتن در گودی قرقره ها و رولیک را را داشته باشد.
    4. کمترین آسیب یا فرسودگی را برای نوار یا پوشش غلتک ایجاد کند.
    5. نصب و اتصال مکانیکی تسمه نقاله



اتصال چنگکی و لولایی تسمه نقاله
اتصال تسمه نقاله

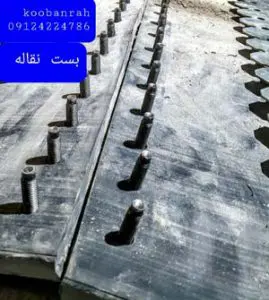

 بست چنگکی تسمه نقالهبست سوزنی – بست لولایی

متداول ترین نوع این اتصال نوع لولایی است که در آن قطعات فولادی نر و ماده در سرتاسر لبه های نوار توسط میخ یا پیچ های مخصوص نصب شوند. سپس این اتصالات در یکدیگربا سیم بکسل فولادی و یا پین که از داخل آنها عبور داده  به یکدیگر متصل میشوند .

  معایب و مزایای اتصال تسمه نقاله به صورت  لولایی :

   مزایا:

  • 1-اتصال سریع
  • 2-هزینه اولیه پایین
  • 3-امکان نصب بر روی نقاله

  •

  •

   معایب:



  • 1- مقاومت پایین تر
  • 2- قرار گرفتن لبه های بریده شده نوار در معرض اثرات ناشی از رطوبت یا موادی که اثر زیان بار لاشه نوار دارند.
  • 3- سطح ناهموار در محل اتصال و امکان آسیب رساندن به تمیز کننده های نوار
  • 4- ایجاد یک اتصال مکانیکی نفوذناپذیر برای حمل مواد نرمه بسیار دشوار است.
  • 5- در صورت وجود درجه حرارت زیاد، اتصالات حرارت را جذب و مستقیما به لایه و اسکلت تسمه نقاله منتقل می کنند. این کار ممکن است باعث تنزل کیفی لایه ها و خرابی زود هنگام اتصال شود.





  اتصالات دیواره و پله در نقاله پی وی سی

وجود محدودیت و مشکلات برای تسمه نقاله های pvc و  لاستیکی معمولی در رابطه با باربرداری در شیب های زیاد و انطباق با پستی و بلندی های زمین سبب شده از کانوایرها و تجهیزات جدیدی برای جابجایی و انتقال مانند کانوایر شیبدار استفاده شود .

زاویه لغزش مواد دانه ریز خشک روی تسمه و بلت نوار نقاله معمولا کمتر از زاویه غلتش قطعات نا منظم است. ساختن تسمه به صورت آجدار قابلیت نوار را برای باربرداری  و جابجایی مواد را در شیب های بزرگ تر افزایش می دهد.

این آج ها میتواند از جنس تسمه باشند و به صورت یکپارچه با آن ساخته شود. و یا به صورت جدا گانه در طرف باربر آن به صورت آپارات اتصال داده شود.

البته اگر زاویه شیب نوار از زاویه قرار مواد بیشتر باشد فقط موادی که مستقیما پشت آج ها قرار گرفته اند حمل می شوند. آج ها یی که از جنس  نوار هستند معمولا به شکل  u و یا v و یا به صورت افقی  شکل هستند و حدود 1/4 تا 1.3/8 ارتفاع دارند.
