کرپی الواتور/کرپی زنجیر الواتور/ضد سایش-فولادی -نشکن/مشخصات فنی
کرپی الواتور یکی از قطعات مهم در سیستم های بالابر صنعتی است که وظیفه اتصال قاشقک های الواتور به تسمه را بر عهده دارد. این قطعه از میلگرد ساخته شده و به دو روش فرمینگ (Bending) و فورجینگ (Forging) تولید می شود. کرپی ها دارای دو سر رزوه شده هستند که امکان بستن مهره و محکم سازی اتصال را فراهم می‌کنند.
- (ساخت کرپی الواتور فورج با آلیاژ ck45 – ck10 – mo40 )
- (تولید و فروش پیچ ومهره قاشقک گیره های قاشقک الواتور های فرم – فورج گرید های 5.6 -8.8 -10.9)
- (از سایز 8 تا 36 میلیمتر ) (از آکس 35 تا 180 میلیمتر)
- ساخت انواع بستبالابر- تسمه نقاله کرپی و تسمه الواتور برزنتی با سایز های غیر استاندارد و سفارشی با مناسب ترین قیمت و کیفیت
کرپی الواتورها در مدل های مختلفی تولید می شوند و بسته به نوع کاربرد و استاندارد موردنیاز، دارای ویژگی های متفاوتی هستند.
انواع کرپی الواتور فورج ضد سایش فولادی
- کرپی الواتور فرم : کرپی الواتور فرمینگ از میلگرد صنعتی ساخته شده که طی فرآیند خم کاری و سپس رزوه کاری به شکل نهایی خود در می آید. کرپی فرمینگ به دلیل روش تولید ساده تر، قیمت اقتصادی تری دارد و در بسیاری از صنایع مورد استفاده قرار می گیرد.
- کرپی الواتور فورج : کرپی الواتور فورجینگ طی فرآیند آهنگری (Forging) و عملیات حرارتی تولید می شود. این نوع کرپی به دلیل ساختار متراکم تر و فرآیند تولید خاص، از استحکام و دوام بالاتری برخوردار است و در کاربردهای صنعتی سنگین و شرایط سخت مورد استفاده قرار می گیرد.
لیست قیمت کرپی الواتور فورج
کرپی الواتور 12
-
ضخامت میلگرد 12
-
ضخامت رزوه 10mm
-
آکس به آکس رزوه ۴۵mm
کرپی الواتور ۱۴
-
ضخامت میلگرد ۱۴m
-
ضخامت رزوه ۱۲mm
-
آکس به آکس رزوه ۴۵mm
کرپی الواتور 10
-
ضخامت میلگرد 10mm
-
ضخامت رزوه 8mm
-
آکس به آکس رزوه 35mm
کرپی الواتور ۱۶
-
ضخامت میلگرد ۱۶mm
-
ضخامت رزوه ۱۴mm
-
آکس به آکس رزوه ۵۶mm
کرپی الواتور ۱۸
-
ضخامت میلگرد ۱۸mm
-
ضخامت رزوه ۱۶mm
-
آکس به اکس رزوه ۶۳mm
کرپی الواتور ۲۰
-
ضخامت میلگرد ۲۰mm
-
ضخامت رزوه ۱۸mm
-
آکس به آکس رزوه ۷۰mm
استاندارد کرپی های الواتور ضد سایش
کرپی الواتور din 5966-745 چیست ؟کرپی های الواتور بر اساس استانداردهای صنعتی بین‌المللی تولید می شوند که شامل موارد زیر هستند:
- کرپی الواتور DIN 745 : این نوع کرپی مطابق با استاندارد DIN 745 طراحی شده و عمدتاً برای اتصال زنجیرهای الواتور در سیستم های بالابر صنعتی استفاده می شود.
- کرپی الواتور DIN 5966 : این مدل برای کاربردهای خاص در نوار نقاله های عمودی طراحی شده و از مقاومت بالایی در برابر فشار و کشش برخوردار است.
- کرپی الواتور سفارشی : در برخی موارد، بسته به نیاز مشتری و شرایط عملیاتی، کرپی های الواتور به‌صورت سفارشی و بر اساس نقشه های مهندسی طراحی و تولید می شوند.
کاربرد کرپی زنجیر الواتور
کرپی های الواتور عمدتاً برای اتصال سطل یا قاشقک های الواتور به زنجیر الواتور یا تسمه نقاله در سیستم‌های حمل مواد استفاده می شوند. این سیستم ها در صنایع زیر کاربرد دارند:
- صنایع سیمان : (انتقال مواد خام و کلینکر)
- کارخانه‌های آرد و گندم : (جابجایی دانه‌های خوراکی)
- صنعت گچ و آهک : (انتقال مواد معدنی پودری)
- معادن و صنایع معدنی : (حمل مواد سنگین و فله‌ای)

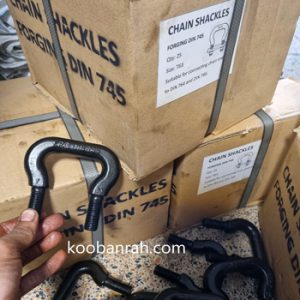

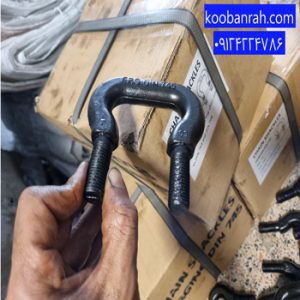

کرپی الواتور فورج ضد سایش فولادی چیست؟
کرپی الواتور فورج نوعی گیره یا بست فلزی است که با استفاده از فرآیند فورجینگ (آهنگری) تولید می شود. این فرآیند باعث افزایش استحکام مکانیکی کرپی شده و آن را در برابر سایش، فشار و ضربه مقاوم تر می کند.از کرپی های فورج برای اتصال قاشقک های الواتور به زنجیرهای صنعتی در سیستم های حمل مواد فله ای مانند نقاله های عمودی، صنایع سیمان، غلات، شن و ماسه و دیگر صنایع سنگین استفاده می شود. کرپی های فورج بر اساس استانداردهای صنعتی و بین‌المللی تولید می شوند تا کیفیت، استحکام و ابعاد دقیق آنها تضمین شود.یکی از این استاندارد ها کرپی فورج DIN 745 می باشد.

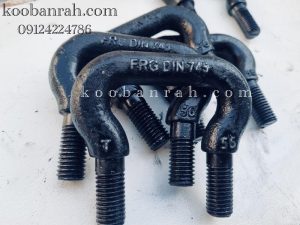

- کرپی الواتور فورج DIN 745 چیست؟
کرپی الواتور فورج DIN 745 یکی از پرکاربرد ترین گیره های زنجیری در صنعت است که طبق استاندارد آلمانی DIN 745 طراحی و تولید شوه و جنس آن از فولاد مقاوم (CK45، CK10، MO40) ساخته شده و در برابر سایش، حرارت و کشش مقاومت بالایی دارد. این کرپی‌ها با استفاده از فرآیند فورج (آهنگری داغ) و عملیات حرارتی تولید شده و دارای رزوه‌های دقیق و استاندارد هستند. - کرپی الواتور DIN 5966 چیست؟
کرپی الواتور DIN 5966 معمولاً از فولاد کربنی با پوشش گالوانیزه برای مقاومت در برابر خوردگی یا فولاد ضدزنگ (Stainless Steel) برای کاربردهای بهداشتی و محیط های مرطوب ساخته می شود.
استاندارد آلمانی DIN 5966 مشخصات طراحی، ابعاد، متریال و مقاومت مکانیکی کرپی الواتور را تعیین می‌کند.
سایز بندی و ساخت کرپی الواتور
کرپی های الواتوری بر اساس پارامترهای مختلفی مانند: جنس آلیاژ، ضخامت میلگرد، سایز و نوع رزوه، فاصله آکس به آکس رزوه و ارتفاع ساخته می شوند. این کرپی الواتورها در اندازه های متداول T35، T45، T50، T56، T63، T70، T80، T91، T105، T126، T147، T180 و دین های din745 – din5966 تولید می شوند و معمولاً بر اساس عرض تسمه یا زنجیر و ابعاد قاشقک انتخاب می شوند. هر یک از این اندازه ها مشخص کننده فاصله بین دو پایه کرپی (دهانه ) و طول پایه های رزوه دار است که باید متناسب با ضخامت تسمه یا زنجیر و نوع بار انتخاب شود.
- کرپی های بزرگتر مانند: T126، T147 و T180 برای الواتورهای صنعتی سنگین و حمل مواد حجیم استفاده می شوند.
- مدل های کوچکتر مانند: T35 تا T70 بیشتر در سیستم های سبک تر و متوسط به کار می روند.
فرآیند ساخت کرپی الواتور ها
فرآیند ساخت کرپی های الواتوری و یوبولت بدین صورت میباشد :
- انتخاب متریال: استفاده از فولاد آلیاژی مقاوم
- برش میلگرد: برش به اندازه های مشخص
- تراشکاری و رزوه زنی: دو سر میلگردها تراش خورده و رزوه می شوند.
- فرم دهی: میلگردهای رزوه شده برای قرارگیری در زنجیر یا تسمه خم کاری می شوند.
مشخصات فنی سایز و ابعاد گیره های زنجیر الواتور (دین DIN 745)
ویژگی کرپی الواتورهای ضد سایش فولادی و نشکن
- استحکام بالا در برابر سایش، حرارت نیروی کششی، ضربه ها و تنش های مکانیکی
- مقاومت در برابر خوردگی به‌ویژه در محیط‌های مرطوب و صنعتی
- تولید از فولاد آلیاژی مقاوم (CK45، CK10، MO40)
- تنوع سایزبندی و قابلیت تولید در سایزهای مختلف و سفارشی برای سازگاری با انواع تسمه ها و قاشقک های الواتور
- فرآیند فورج و عملیات حرارتی برای استحکام بیشتر
- رزوه های دقیق و استاندارد برای اتصال ایمن
- نصب و تعویض آسان به دلیل طراحی استاندارد
