کرپی همبندی
کرپی همبندی یک نوع اتصالات مکانیکی فلزی است که برای اتصالات هادیهای همبندی به میلگردهای اصلی سازه استفاده میشود. این ابزار با داشتن دو مهرهی کمکی، اتصال مداوم و قابل اعتمادی را بین میلگردهای فونداسیون و هادیهای همبندی برقرار میکند. کرپی همبندی قابلیت استفاده برای هادیهایی با سایزهای مختلف از 16 تا 50 میلیمتر مربع را داراست.
همبندی چیست؟
همبندی (Equipotential Bonding) فرآیندی است که در آن تمامی سازهها، تاسیسات الکتریکی و غیر الکتریکی فلزی که در دسترس یک فرد هستند به یکدیگر متصل میشوند. هدف اصلی از همبندی، جلوگیری از شکلگیری اختلاف پتانسیل خطرناک بین این اجزا و جلوگیری از برقگرفتگی است
انواع همبندی
- همبندی اصلی: شامل اتصال کلیه تاسیسات فلزی (مثل لولههای آب و گاز، شیلد کابل برق و تلفن) و اسکلت فلزی و آرماتورهای اسکلت بتنی به شینه اصلی زمین (MET) ساختمان میشود.
- همبندی تکمیلی یا اضافی: شامل اتصال تمامی تاسیسات فلزی داخلی در محیطهای خاص نظیر حمام، سرویس بهداشتی، استخر، اتاق عمل و … میشود.
مراحل همبندی در سازههای بتنی
1. طراحی بهینه همبندی: تهیه نقشه و برآورد اجناس و لوازم لازم.
2. نصب و اجرا:
- آماده کردن هادی پیرامونی بر اساس طول محیط سازه.
- پیشبینی هادی درون ستونها مطابق با ارتفاع ساختمان
- اتصال هادیهای ستونها و پیرامونی به یکدیگر با استفاده از بستها.
- اتصال سیمهای همبندی داخل ستونها با استفاده از بستها.
- نصب پلیت یا هادی انتظار همبندی به منظور انشعاب هادی همبندی.
3.نصب الکترود زمین فونداسیون (یوفر): هادی تعبیه شده در فونداسیون که با استفاده از بتن فونداسیون به زمین متصل میشود.
اهمیت و ضرورت همبندی
براساس مبحث 13 مقررات ملی ساختمان و استانداردهای بینالمللی نظیر IEC 60364 و IEC 62305، همبندی در تمامی ساختمانها با هر نوع کاربری اجباری است. این کار به منظور جلوگیری از برقگرفتگی و ایجاد ایمنی بیشتر انجام میشود.
تجهیزات مورد نیاز برای همبندی
- هادی همبند: سیمهای مسی لخت با سایز 25 میلیمتر مربع، میلگردهای ساختمانی، راند وایر با قطر 10 میلیمتر و سیمهای فولادی لخت با سایز 50 میلیمتر مربع
- اتصالات فلزی: انواع بست، کلمپ و کرپی برای اتصال هادی همبندی به سازه
مزایای همبندی
همبندی به دلیل ایجاد ایمنی و جلوگیری از برقگرفتگی، در تمامی سازهها اعم از فلزی، بتنی و ترکیبی ضرورت دارد. اجرای صحیح همبندی باعث میشود که اختلاف پتانسیل خطرناک بین اجزای فلزی مختلف از بین برود.
کرپی همبندی چیست؟

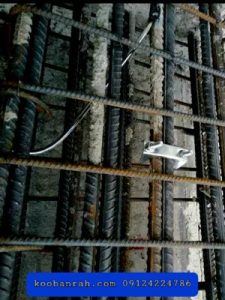

کرپی همبندی یک نوع اتصالات مکانیکی است که به منظور ایجاد اتصال مطمئن و پایدار بین هادیهای همبندی و میلگردهای اصلی سازه استفاده میشود. این وسیله با کمک دو مهره کمکی، اتصال قابل قبولی بین میلگردهای فونداسیون و هادی همبندی برقرار میکند.

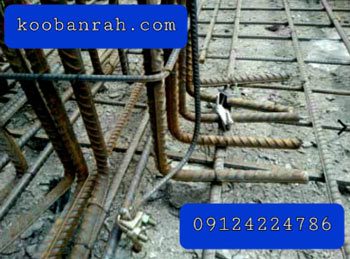

ویژگیها و کاربردهای کرپی همبندی
- اتصال مطمئن: کرپی همبندی با استفاده از دو مهره کمکی، اتصالی قوی و مداوم بین میلگردهای فونداسیون و هادی همبندی ایجاد میکند.
- قابلیت استفاده برای هادیهای مختلف: این وسیله برای هادیهای فولادی یا راند وایر با مقطع 16 تا 50 میلیمتر مربع قابل استفاده است.
- مناسب برای محیطهای مختلف: کرپی همبندی در سازههای بتنی و فلزی به کار میرود و در محیطهای مختلف نظیر ساختمانهای مسکونی، تجاری و صنعتی مورد استفاده قرار میگیرد.
اجزای کرپی همبندی
- بدنه اصلی: بدنه اصلی کرپی که به شکل “U” ساخته شده و از مواد گالوانیزه برای مقاومت در برابر خوردگی و زنگزدگی تولید میشود.
- مهرههای کمکی: دو مهره که برای بستن و محکم کردن کرپی به میلگردها و هادیها استفاده میشود.
- واشرها: برای توزیع یکنواخت فشار و جلوگیری از آسیب به میلگردها و هادیها در هنگام بستن کرپی استفاده میشود.
نحوه نصب کرپی همبندی
- انتخاب مکان مناسب: مکانهای اتصال کرپی همبندی باید مطابق با نقشههای همبندی و استانداردهای مربوطه انتخاب شود.
- قرار دادن کرپی: کرپی به گونهای قرار میگیرد که میلگردهای فونداسیون و هادیهای همبندی به درستی در محل خود قرار گیرند.
- بستن مهرهها: مهرههای کمکی به طور محکم بسته میشوند تا اتصالی پایدار و مقاوم ایجاد شود.
مزایای استفاده از کرپی همبندی
- ایجاد اتصال پایدار و قابل اطمینان بین هادیهای همبندی و میلگردهای سازه.
- مقاومت بالا در برابر خوردگی و زنگزدگی به دلیل استفاده از مواد گالوانیزه.
- ساده و سریع بودن فرآیند نصب و استفاده.
- افزایش ایمنی و کاهش خطرات برقگرفتگی در ساختمانها.
جمع بندی
کرپی همبندی یکی از ابزارهای مهم در فرآیند همبندی سازههای فلزی و بتنی است. اجرای صحیح همبندی در ساختمانها نه تنها مطابق با استانداردها و مقررات الزامی است، بلکه به حفظ ایمنی و جلوگیری از برقگرفتگی کمک میکند.
کرپی همبندی یک ابزار حیاتی در فرآیند همبندی الکتریکی سازهها است که با ایجاد اتصالات مطمئن و پایدار،نقش مهمی در افزایش ایمنی و کاهش خطرات ناشی از برقگرفتگی ایفا میکند. استفاده از این وسیله در نصب و اجرای سیستمهای همبندی الکتریکی مطابق با استانداردهای ملی و بینالمللی توصیه میشود.
