نیروهای وارد بر یوبولت / بارهای کششی، برشی، خمشی، پیچشی و خستگی

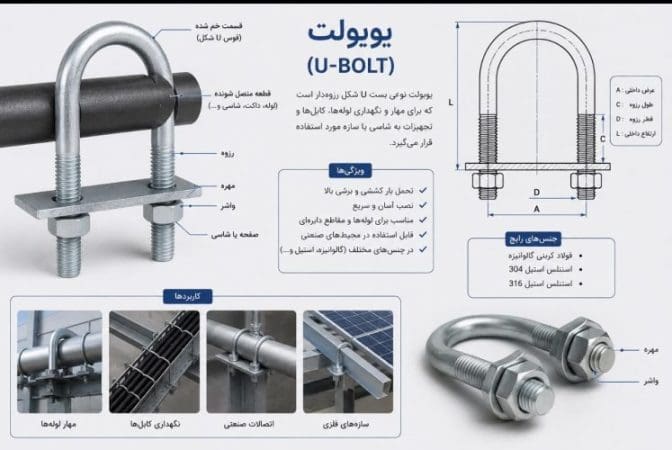

یوبولت (U-Bolt) یکی از پرکاربردترین اتصالات رزوهای در صنایع نفت، گاز، پتروشیمی، نیروگاه، معدن، تأسیسات و سیستمهای انتقال مواد است. یوبولت وظیفه مهار، تثبیت و نگهداری لولهها، کابلها و تجهیزات را بر عهده دارد و در طول بهرهبرداری تحت انواع مختلفی از بارهای مکانیکی قرار میگیرد. شناخت این نیروها، مبنای انتخاب صحیح جنس، کلاس مقاومتی، قطر، ابعاد، میزان پیشبار (Preload) و ضریب اطمینان یوبولت است.
انواع نیروهای وارد بر یوبولت
نیروهای وارد بر یوبولت را میتوان به دستههای زیر تقسیم کرد:
- بار کششی (Tensile Load)
- بار برشی (Shear Load)
- بار خمشی (Bending Load)
- بار پیچشی (Torsional Load)
- بارهای خستگی (Fatigue Loading)
- بارهای ترکیبی (Combined Loading)
حد تسلیم فولاد و تأثیر آن بر عملکرد یوبولت
در طراحی مهندسی، هدف آن است که تنش ایجادشده در یوبولت همواره کمتر از تنش تسلیم (Yield Strength) باقی بماند تا قطعه وارد ناحیه تغییر شکل پلاستیک نشود. عبور از تنش تسلیم موجب تغییر شکل دائمی، کاهش نیروی گیرهای (Clamp Load)، افزایش احتمال شل شدن اتصال و در نهایت کاهش ایمنی مجموعه خواهد شد.
محدوده الاستیک و مقدار پیش بار (Preload) یوبولت
به همین دلیل، یوبولت باید در ناحیه الاستیک (Elastic Region) کار کند؛ یعنی پس از برداشتن بار، بدون تغییر شکل دائمی به ابعاد اولیه خود بازگردد. در عمل، مقدار پیشبار (Preload) بر اساس استانداردهای طراحی و شرایط کاری تعیین میشود و معمولاً در محدوده ۷۰ تا ۹۰ درصد بار اثبات (Proof Load) انتخاب میشود. در کاربردهای حساس یا دارای بارهای دینامیکی و ارتعاشی، این مقدار با در نظر گرفتن ضریب اطمینان مناسب کاهش مییابد تا خطر خستگی، شل شدن اتصال و شکست زودهنگام به حداقل برسد.

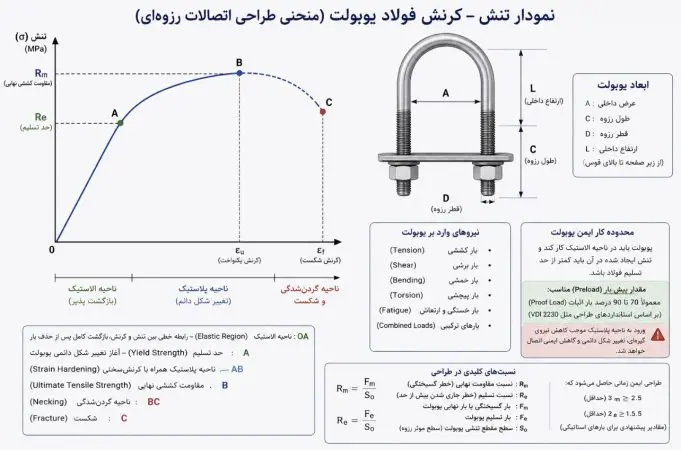

نمودار تنش–کرنش فولاد در طراحی یوبولت
اهمیت منحنی تنش–کرنش فولاد در طراحی یوبولت
از آنجا که بیشتر یوبولت ها از فولاد کربنی، فولاد آلیاژی یا فولاد زنگنزن ساخته میشوند، رفتار مکانیکی آنها با استفاده از منحنی تنش–کرنش فولاد بررسی میشود. این منحنی، محدوده الاستیک، نقطه تسلیم، مقاومت کششی نهایی و ناحیه شکست را مشخص میکند و مبنای طراحی اتصالات رزوهای مطابق استانداردهایی مانند ISO 898-1 و VDI 2230 است.
سوالات متداول درباره نیروهای وارد بر یوبولت
- نیروهای اصلی وارد بر یوبولت کداماند؟ مهمترین نیروهای وارد بر یوبولت شامل بار کششی، بار برشی، بار خمشی، بار پیچشی، بارهای خستگی و بارهای ترکیبی هستند. نوع و مقدار این نیروها به شرایط نصب، نحوه بارگذاری، نوع اتصال و محیط کاری بستگی دارد.
- مهمترین نیروی وارد بر یوبولت چیست؟ در اغلب کاربردهای صنعتی، بار کششی مهمترین نیروی وارد بر یوبولت است. این نیرو هنگام مهار لولهها، تجهیزات یا سازهها ایجاد میشود و معمولاً مبنای انتخاب قطر، کلاس مقاومتی و جنس یوبولت قرار میگیرد.
- چرا یوبولت باید در ناحیه الاستیک کار کند؟ کارکرد یوبولت در ناحیه الاستیک باعث میشود پس از حذف بار، قطعه بدون تغییر شکل دائمی به وضعیت اولیه بازگردد. اگر تنش از حد تسلیم عبور کند، نیروی گیرهای اتصال کاهش یافته و احتمال شل شدن یا شکست اتصال افزایش مییابد.
- حد تسلیم (Yield Strength) چه اهمیتی در طراحی یوبولت دارد؟ حد تسلیم نشاندهنده بیشترین تنشی است که فولاد بدون ایجاد تغییر شکل دائمی تحمل میکند. در طراحی یوبولت، تنش کاری باید همواره کمتر از حد تسلیم باشد تا عملکرد و ایمنی اتصال حفظ شود.
- منظور از پیشبار (Preload) در یوبولت چیست؟ پیشبار نیروی اولیهای است که هنگام سفت کردن مهرهها در یوبولت ایجاد میشود. پیشبار مناسب باعث افزایش نیروی گیرهای، کاهش احتمال شل شدن اتصال و توزیع یکنواخت بار در مجموعه میشود.
- مقدار مناسب پیشبار یوبولت چقدر است؟ در بسیاری از طراحیهای مهندسی، پیشبار معمولاً حدود ۷۰ تا ۹۰ درصد بار اثبات (Proof Load) انتخاب میشود. مقدار دقیق آن به استاندارد طراحی، کلاس مقاومتی یوبولت، شرایط کاری و ضریب اطمینان موردنیاز بستگی دارد.
- چرا بار خستگی یکی از مهمترین عوامل شکست یوبولت است؟ بارهای متناوب، ارتعاش و ضربه میتوانند باعث ایجاد ترکهای ریز و رشد تدریجی آنها در یوبولت شوند. به همین دلیل، بسیاری از شکستهای یوبولت در صنایع ناشی از خستگی فلز است، نه اضافهبار ناگهانی.
- منحنی تنش–کرنش چه اطلاعاتی درباره یوبولت ارائه میدهد؟ منحنی تنش–کرنش رفتار مکانیکی فولاد را از آغاز بارگذاری تا شکست نشان میدهد. این منحنی شامل ناحیه الاستیک، حد تسلیم، ناحیه پلاستیک، مقاومت کششی نهایی و ناحیه شکست است و مبنای طراحی و انتخاب یوبولت محسوب میشود.
- آیا جنس فولاد بر مقاومت یوبولت تأثیر دارد؟ بله. نوع فولاد، عملیات حرارتی، کلاس مقاومتی و پوشش سطحی تأثیر مستقیمی بر مقاومت کششی، مقاومت در برابر خستگی، خوردگی و طول عمر یوبولت دارند. به همین دلیل انتخاب جنس مناسب باید متناسب با شرایط محیطی و نوع بارگذاری انجام شود.
- چگونه میتوان یوبولت مناسب را انتخاب کرد؟ برای انتخاب یوبولت باید عواملی مانند قطر لوله، نوع بارگذاری، میزان بار، جنس فولاد، کلاس مقاومتی، شرایط محیطی، نوع پوشش، استاندارد ساخت و ضریب اطمینان بهصورت همزمان بررسی شوند تا اتصال از نظر ایمنی و دوام عملکرد مطلوبی داشته باشد.
