زنجیر صنعتی _ همه چیز درباره زنجیر صنعتی
سیستم های محرک زنجیری
سیستم های محرک زنجیری در واقع نوعی سیستم چرخدنده انعطاف پذیرند. زنجیر شبیه یک دنده شانه ای یا میله دنده بی انتهاست و چرخ زنجیر شبیه پینیون یا چرخدنده متحرک است. تسمه ای هستند، با این تفاوت که این سیستم ها انعطاف پذیری کمتر، اما قدرت بیشتری دارند.
در این سیستم ها از بکسواد کردن یا لغزش، که از مشکلات سیستم های تسمه ای به شمار می رود، اثری نیست. سیستم های محرک زنجیری از یک یا چند چرخ زنجیر و یک زنجیر بی انتها تشکیل می شوند .

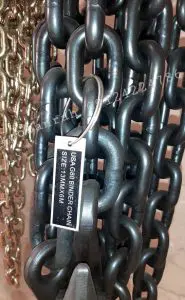

زنجیر الواتور
زنجیر الواتور را میتوان به این صورت تعریف کرد : در بالابر های آسانسوری سطلی از زنجیر الواتور به عنوان المان کششی و حمل کننده که قاشقک ها (سطل ها) را به یکدیگر متصل می کند استفاده میشود.
اصول کار سیستم های محرک زنجیری
- از سیستم های محرک زنجیری معمولا برای انتقال توان از یک محور چرخان به محور چرخان دیگر استفاده می کنند.
- حلقه های زنجیر با دندانه های چرخ زنجیر درگیر می شوند ، ونسبت سرعت ثابت و مطمئنی را بین چرخ زنجیرهای محرک و متحرک تأمین می کنند.
- چرخ زنجیرهایی که به یک سمت زنجیر متصل اند در یک جهت می چرخند. اگر این چرخ زنجیرها به سمت دیگر زنجیر متصل شوند، در جهت مخالف خواهند چرخید.
- چرخ زنجیرهایی که با زنجیرهای غلتکی کار می کنند باید دست کم دوازده دندانه داشته باشند تا از سایت اضافی، سروصدا و لرزش جلوگیری شود.
- اگر تعداد گام زنجیر (فاصله بین حلقه ها) زوج باشد، تعداد دندانه های چرخ زنجیر باید فرد باشد و برعکس. در نتیجه این آرایش یک حلقه خاص هر بار با همان دندانه درگیر نمی شود تا سایش غیریکنواخت و لرزش ایجاد کند.
- چرخ زنجیر کوچک سبب می شود که شعاع خمیدگی زنجیر کوچکتر شود و در نتیجه زودتر ساییده شود.
- حلقه های کوتاه کمتر خم می شوند و برای چرخ زنجیرهای کوچک مناسب اند.
- زنجیرها را، بسته به میزان بار انتقالی، می توان به صورت یک یا چند رشته نصب کرد.
- سفتی زنجیر را باید به صورت ادواری تنظیم کرده سیستم های محرک زنجیری ،شبیه سیستم های محرک سفت کن را جابه جا کرد .
- در سیستم های افقی بهتر است سمت شل زنجیر در پایین واقع شود.
- زنجیر سفت کن ها یا هرزگردها باید در سمت شل زنجیرواقع شوند.
کرپی الواتور چیست ؟
این گروه گیره ها و یا بست های دو پایه و یا نوعی دیگر از انواع کرپی ها و اتصال دهنده های دو سر رزوه میباشد که کرپی الواتور نامیده می شوند. وجهت اتصال دو قطعه به یکدیگر از آنها استفاده می شود.
مزایای زنجیر در مقایسه با تسمه
- سیستمهای محرک زنجیری برخلاف سیستم های محرک تسمه ای، تخت یا جناغی، بکسواد نمی کنند. در نتیجه زنجيرها می توانند نسبت سرعت ثابت ومطمئنی بین محورهای محرک و متحرک ایجاد کنند و بازده آنها بالاتر است، زیرا بر اثر لغزش یا بکسواد توان تلف نمی شود.
- سیستم های محرک زنجیری جمع و جورتر هستند. با ظرفیت مفروض، زنجير از تسمه باریکتر است، قطر چرخ زنجیرها نیز از قطر فلکه ها کمتر است.
- نصب زنجیر آسانتر است.
- زنجيرها می توانند در دماهای بالاتر کار کنند.
- سیستمهای محرک زنجیری برای سرعتهای بسیار پایین قابل استفاده ترند.
- زنجیرها بر اثر گذشت زمان، روغن، گریس یا آفتاب خراب نمی شوند، اما اگر از آنها محافظت نشود ممکن است زنگ بزنند.
معایب سیستم های محرک زنجیری
- سیستم های محرک زنجیری نسبت پرسروصدا هستند.
- زنجیرها را معمولا باید به طور مرتب روغنکاری کرد.
- اغلب زنجیرها ناهم راستایی بسیار کمی را تحمل میکنند.
- در مواردی که سیستم باید بکسواد کند، معمولا نمی توان از سیستم های زنجیری استفاده کرد ( موارد استثنا هم وجود دارد).
چرخ زنجیر الواتور
چرخ زنجیر چیست؟ چرخ زنجیر الواتور تجهیزاتی هستند که مانند(رولیک و طبلک ها) برای انتقال نیرو و هدایت زنجیر الواتور و زنجیر های مفصلی جهت کمک به انتقال نیرو و جابجایی مورد استفاده قرار می گیرند.
