انواع یوبولت استیل – بررسی یوبولت استیل 304 و 316
یوبولت استیل یا Stainless Steel U-Bolt یکی از انواع اتصالدهندههای خمدار است که برای مهار، نگهداری و تثبیت لولهها، شاسیها، تجهیزات مکانیکی، قطعات سازهای و مجموعههای صنعتی مورد استفاده قرار میگیرد. ساختار U شکل این قطعه باعث میشود عضو موردنظر در فضای داخلی یوبولت قرار گرفته و دو ساق رزوهدار از سوراخهای صفحه یا قطعه نگهدارنده عبور کنند.
در میان گریدهای مختلف فولاد زنگنزن، یوبولت استیل 304 و یوبولت استیل 316 از شناختهشدهترین گزینهها هستند. هر دو گرید از خانواده فولادهای زنگنزن آستنیتی هستند، اما تفاوت ترکیب شیمیایی آنها باعث میشود عملکرد متفاوتی در محیطهای خورنده داشته باشند.
بهطور کلی، استیل 304 برای بسیاری از محیطهای صنعتی و مرطوب گزینهای مناسب و اقتصادی است، در حالی که استیل 316 به دلیل وجود مولیبدن، مقاومت بیشتری در برابر خوردگی موضعی، حفرهای و بهخصوص محیطهای حاوی کلرید دارد
بیشتر بخوانید: یوبولت|کرپی|مشخصات فنی-ابعاد-سایز-لیست قیمت فروش

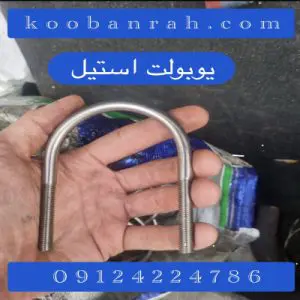

یوبولت استیل چیست؟
یوبولت استیل یک اتصالدهنده فلزی با هندسه U شکل است که معمولاً از یک میلگرد یا مفتول فولاد زنگنزن ساخته میشود. دو انتهای آن رزوهدار بوده و به کمک مهره و واشر، قطعه موردنظر را به صفحه یا سازه نگهدارنده متصل میکند.
از نظر هندسی، یوبولت را میتوان به سه قسمت اصلی تقسیم کرد:
- قسمت خم U شکل
- دو ساق مستقیم
- نواحی رزوهدار در انتهای ساقها
در طراحی یوبولت، تنها قطر میلگرد اهمیت ندارد. قطر خم، عرض داخلی، ارتفاع داخلی، طول ساق، طول رزوه، نوع رزوه، جنس، روش تولید و نحوه نصب نیز میتوانند بر عملکرد اتصال اثر بگذارند.
استاندارد ASME B18.31.5 برای Bent Bolts، انواعی از یوبولتها را از جمله Round Bend U-Bolts، Square Bend U-Bolts، Vee Bend و Slant U-Bolts پوشش میدهد و برای برخی هندسهها جداول ابعادی ارائه میکند.
انواع یوبولت استیل
یوبولتهای استیل را میتوان از چند دیدگاه دستهبندی کرد.
1. یوبولت استیل 304
استیل 304 یا AISI 304 / UNS S30400 / EN 1.4301 یکی از پرکاربردترین گریدهای فولاد زنگنزن آستنیتی است.
World Stainless استیل 304 را گریدی با کاربرد بسیار گسترده معرفی میکند و ترکیب متداول آن را حدود 18 درصد کروم و 8 درصد نیکل بیان میکند. وجود کروم باعث تشکیل لایه پسیو محافظ روی سطح فولاد میشود و نیکل نیز به خواص خوردگی و شکلپذیری آن کمک میکند.
به همین دلیل، یوبولت استیل 304 برای بسیاری از کاربردهای عمومی صنعتی انتخاب مناسبی است.
کاربردهای متداول عبارتاند از:
- مهار لولهها
- تجهیزات مکانیکی
- سازههای فلزی
- ماشینآلات صنعتی
- تجهیزات فضای باز
- سیستمهای تهویه
- تجهیزات صنایع غذایی
- اتصالات عمومی در محیطهای مرطوب
البته «ضدزنگ» بودن به معنی مصونیت مطلق در برابر خوردگی نیست. شرایط محیطی، میزان کلرید، دما، رطوبت، وضعیت سطح و وجود شکافها میتوانند بر رفتار خوردگی اثر بگذارند.
2. یوبولت استیل 316
یوبولت استیل 316 از فولاد زنگنزن آستنیتی AISI 316 / UNS S31600 / EN 1.4401 ساخته میشود.
تفاوت مهم 316 با 304، وجود مقدار قابلتوجه مولیبدن (Mo) در ترکیب آن است. World Stainless بیان میکند که استیل 316 معمولاً حدود 2 تا 3 درصد مولیبدن دارد و همین عنصر مقاومت آن را در برابر خوردگی، بهخصوص خوردگی حفرهای و شیاری در محیطهای کلریدی، افزایش میدهد.
BSSA نیز افزایش مقاومت خوردگی از 304 به 316 را به افزودن مولیبدن مرتبط میداند و تأکید میکند که مولیبدن به بهبود مقاومت در برابر حمله کلریدی کمک میکند.
به همین دلیل، یوبولت استیل 316 در محیطهایی مانند موارد زیر کاربرد بیشتری دارد:
- محیطهای دریایی
- مناطق ساحلی
- تجهیزات در معرض آب شور
- صنایع شیمیایی
- تصفیه آب
- تجهیزات فرایندی
- صنایع غذایی و دارویی در شرایط مناسب
- تجهیزات صنعتی در معرض کلرید
جمع بندی
یوبولت استیل یکی از اتصالدهندههای مهم برای مهار و تثبیت قطعات در تجهیزات صنعتی، لولهکشی، سازهها و ماشینآلات است. در میان گریدهای رایج، استیل 304 و استیل 316 بیشترین کاربرد را دارند. استیل 304 به دلیل مقاومت خوردگی مناسب و هزینه معمولاً پایینتر، برای بسیاری از کاربردهای عمومی گزینه مناسبی است. در مقابل، استیل 316 با داشتن مولیبدن، مقاومت بیشتری در برابر خوردگی موضعی و بهخصوص محیطهای حاوی کلرید دارد بنابراین انتخاب بین یوبولت استیل 304 و 316 باید براساس شرایط واقعی سرویس انجام شود، نه صرفاً بر اساس اینکه کدام گرید «قویتر» است.
برای انتخاب صنعتی یوبولت نیز باید علاوه بر گرید استیل، پارامترهایی مانند قطر، هندسه خم، عرض و ارتفاع داخلی، طول ساق، رزوه و مشخصات مهره و واشر بررسی شوند. استاندارد ASME B18.31.5 نیز برای انواع مختلف Bent Bolt و U-Bolt الزامات هندسی و ابعادی مشخصی ارائه میکند.
