تسمه نقاله مدولار چیست ؟


تفاوت و کاربرد تسمه نقاله مدرولار

(تسمه نقاله مدولار) تسمه نقاله تخت پلاستیکی اولین بار در سال 1971 توسط شرکت اینترالوکس ابداع شد.

این نوع از کمربند های نقاله یکی از پر مصرف ترین و مناسب ترین تسمه نقاله ها در کنار (تسمه نقاله های pvc) جهت استفاده و جابجایی مواد بهداشتی و خوراکی میباشند.


تفاوت این مدل از تسمه نقاله ها با دیگر تسمه نقاله ها میتوان به:

  • پلاستیکی بودن مواد اولیه تسمه که از جنس پلی پروپیلن (pp) و (pom) می باشد.
  • 2  – لولایی بودن و داشتن شبکه و سوراخ روی تسمه نقاله.
  • 3  – حرکت به صورت مستقیم و زاویه دار چرخشی (اسپیرال).
  • داشتن تیقه (پله) و سایدوال  (دیواره لبه) اشاره کرد.

بیشترین کاربرد این نوع از تسمه نقاله پلاستیکی مدولار در انواع کارخانه جات و صنایع (غذایی -داروسازی -مرکبات -سبزیجات) در مواقعی میباشد که محصول و یا مواد در حین جابجایی باید (شست و شوی – خشک – سرد و یا سرند ) شود.

مزایای تسمه نقاله مدولار


از مزایای تسمه نقاله های مدولار میتوان به موارد زیر اشاره کرد:

  • انتقال مواد با حجم بالا و سرعت بیشتر.
  • صدای کم و نیروی محرک چرخ دنده ای.
  • نظافت راحت و بهداشتی بودن تسمه جهت جلوگیری از انتقال آلودگی.
  • تنوع زیاد در(سایز-مدل-رنگ-ابعاد).
  • مقاومت در برابر (کشش-ضربه -سایش و دما).
  • مقاومت در برابر (مواد شیمیایی- بخار آب).
  • قابلیت تغییر(کم و یا اضافه)  عرض و طول و یا قسمتی که خراب شده است..
  • قابلیت گردش هوا و آب.

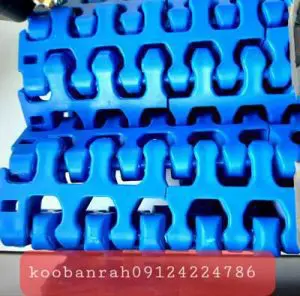

تسمه مدولار پلاستیکی

این نوع از کمربند نقاله ها بیشتر  مشابه  زنجیر تخت نقاله های TTC  (با سطح تخت) است که در آن یک زنجیر تخت پلاستیکی روی نوار سایشی حرکت می کند، اما تفاوت اصلی این کانوایرها در ابعاد آنها است. تسمه نقاله پلاستیکی مدولار معمولا در محدوده (“1/2. 4) تا (“12 )ساخته می شود.

تسمه نقاله پلاستیکی از یک سری اتصال یا مدول قالبگیری شده تزریقی باریک و کوتاه ساخته میشود که وقتی با یک پین لولایی بلند مونتاژ شوند. پهنای تسمه را می سازند.

معمولا تسمه ها در الگوی آجرى مونتاژ می شوند به طوریکه از یک ردیف به ردیف دیگر هم خط نیستند. این برای تمام نوار نقاله های پلاستیکی به جز آنها که پهنای کمتری دارند صادق است.

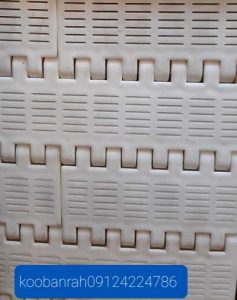

تسمه مدولار پلاستیکی

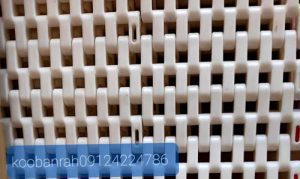

تسمه مدولار پلاستیکی

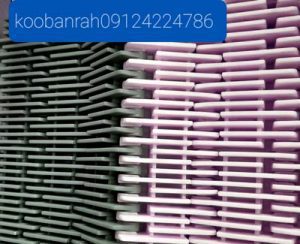

انواع مدل تسمه نقاله مدولار پلاستیکی سوراخدار و ساده


اکثر تسمه های پلاستیکی برای حرکت در هر دو جهت مناسبند، در حالیکه TTC چنین نیست. تسمه های پلاستیکی با سطوح رویه متفاوت موجود است :

1- رویه صاف    2-سطح رویه سوراخ دار    3-شبکه ای تخت

4-با شبکه باز  5-لبه برجسته   6-با رویه اصطکاکی   7- با رویه غلتکي

8- با رویه بر آمده (ضد چسبیدن)    9-رویه مخروطی (گیرش اضافی).

طرح لولایی باز برای کاربردهای حرکت مستقیم و انعطاف پذیر جانبی استفاده می شود.


مثال :

از نوع زنجیر با شبکه باز بیشتر  در صنایع غذایی استفاده می شوند به طوریکه می توان آنها را شست و هیچ ذره ای روی آن باقی نماند.

از تسمه مدولار با سطح تخت که  صافرین سطح را برای حمل قطعات ارائه می دهد. سطح اینها سوراخ دارد تا عبور جریان هوا در سراسر تسمه برای کاربردهای خلا يا سرمایش امکانپذیر باشد.

از تسمه نقاله مدولار برجسته وقتی استفاده میشود که محصول باید از انتهای کانوایر بر روی یک سطح تخت منتقل شود. برای اینکار می توان از صفحه ثابت انگشتی به جای صفحه ثابت مستقیم استفاده کرد. عیب طرح البه برجسته آن است که برخی محصولات دارای سطح اتکای محدود، دچار ناپایداری می شوند.

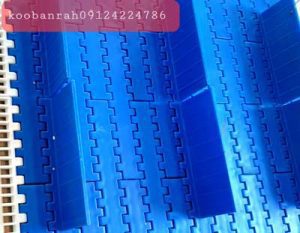

تسمه مدولار پلاستیکی

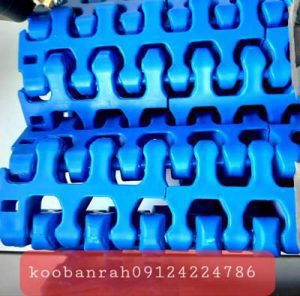

تسمه مدولار پلاستیکی

کاربرد تسمه نقاله پلاستیکی مدولار


تسمه نقاله مدولار از یک سری چرخ روی شفت محرک استفاده می کند. معمولا چرخ زنجیر مرکزی توسط پیچ یا حلقه ضامن در محل قفل میشود. و بقیه مجاز به شناوری روی شفت می باشند تا بتوانند انبساط و انقباض تسمه را به خاطر گرما و رطوبت جبران کنند.

بر عکس کانوایرهای TTC، کانوایرهای پلاستیکی مدولار به محرکه انتهایی نیاز ندارند.

از آنجا که برخی کانوایرهای پلاستیکی مدولار برای حرکت در دو جهت طراحی شده اند استفاده از محرکهای میانی کاملا عادی میباشد.

تسمه نقاله مدولارپلاستیکی نباید به صورت سفت و کشیده حرکت کند. همانند کانوایرهای TTC یک قسمت از حلقه زنجیر باید شل باشد. اگر کانوایر دو جهته باشد باید مقدار مجازی برای آزادی حلقه زنجیر در دوسمت وجود داشته باشد.

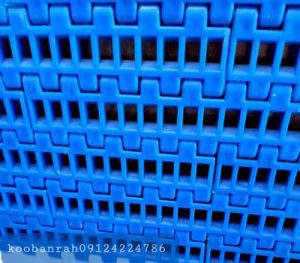

تسمه مدولار پلاستیکی
